TDS-3410A型解吸管活化装置

一、用途及应用范围

    TDS-3410A型解吸管活化装置把解吸管活化和标样（苯系物、TVOC等）模拟采样设计为一体，分别独立工作，简单实用，工作效率更高。

二、工作原理

    TDS-3410A型解吸管活化装置主要有四部分组成：解吸管活化处理部件、标样模拟采样装置部件、恒温炉和时间定时器，可根据使用目的组装。TDS-3410A型解吸管活化装置主要有以特点：

    1. 解吸管活化装置和标样模拟采样装置一体化设计，一机多用，大大提高本装置的性价比和减少运行成本；

    2. 标样模拟采样即适合气体标样（常温），又适合液体标样（加热）；

    3. 可同时活化1～10支解吸管；

    4. 解吸管活化和标样模拟采样时间可定时自动运行。

三、主要技术性能指标

    1. 恒温炉：控温范围：室温～400℃，以增量1℃任设，

         控温精度：±0.5%；

    2. 定时器：0min～99h99m连续可调；

    3. 活化（再生）或模拟采样吹扫氮气流量：0～1000mL/min连续可调；

    4. 解吸管尺寸：外经Ф6（或1/4英寸），长度不限；

    5. 消耗功率：< 500W；

    6. 外形尺寸：170×380×400mm3；

    7. 重量：约8kg。

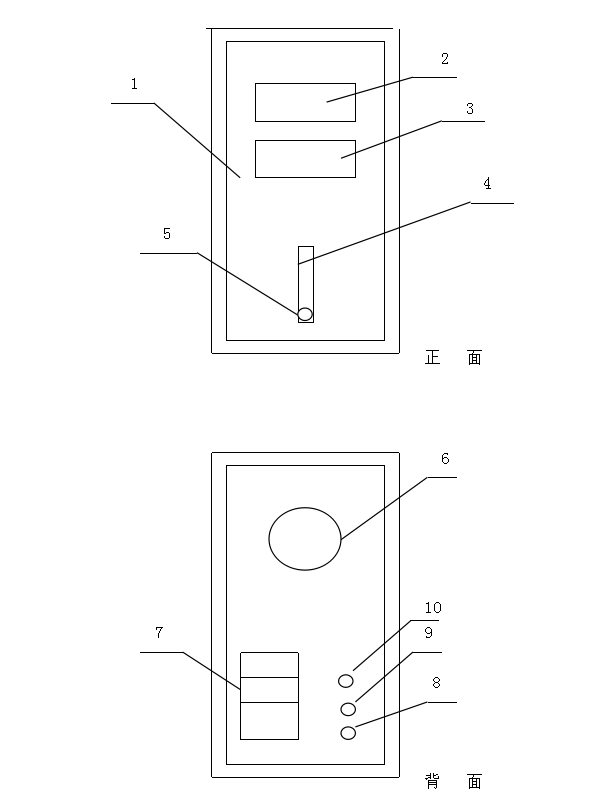

1.机箱

2.PID控温器：设定控制恒温炉温度；

3.时间定时器：解吸管活化和标样模拟采样时间，定时给定和自动停止；

4.流量计：解吸管活化或标样模拟采样的流量指示；

5.针形阀：用于调节解吸管活化或标样模拟采样的流量；

6.轴流风机：用于机箱内部排风散热；

7.220V交流输入电源插头（含电源开关和保险丝）；

8.氮气入口：解吸管活化部件或标样模拟采样部件吹扫气气源入口；

9.载气入口：备用口；

10.反吹出口：备用口。

　　操作简介

　　1.PID控温器的功能与操作

　　⑴PID控温器面板说明：

　　PID控温器作用主要是：设定、指示、控制恒温炉的温度。

　　控温器的前面板如：图二所示：

　　1.实际温度显示2.设定温度显示3.控制状态指示灯

　　4.设定参数转换键5.位移键（启动自整定）6.设定温度增加键

　　7.设定温度减小键

　　⑵使用与操作

　　①通电后，“2”首先显示型号801，再显示7.01（版本），过后显示上次关机前的设定温度；

　　②“1”开始显示：从加热炉实际温度加热，温度不断增加的温度值，此时“3”红灯一直亮，直到“1”温度显示接近“2”时，“3”灯周期性亮或灭；

　　③“1”达到温度后，“1”与“2”显示温度差不大于设定温度的1%；

　　④若改变设定温度“2”，仅需按动“5”与“6”、“7”上下键即可；

　　⑤若误按“4”参数转换键，等待30秒后会自动恢复到正常状态；

　　⑥除设定温度可调外，其它功能参数已锁死，若作为它用方可开锁调节。

　　2.时间定时器使用与操作

　　⑴接通电源，POW红灯亮，表示时间定时器正在运行；

　　⑵按2键：选择第一时间（上部指示框显示），断续用3键设定；

　　⑶继续按2键：选择第二时间（下部指示框显示），断续用3键设定。此装置操作时，第一时间和第二时间要设定为相同值；

　　⑷当第一时间和第二时间设定完毕，停止按所有键，等待8秒自动完成设定；

　　⑸启动时，仅按4键，上部指示框将显示运行时间不断增加直至到设定的时间；

　　⑹OUT指示灭亮，表示时间定时器正在运行（计时）。OUT灯亮，表示时间定时停止运行。

　　3.活化解吸管的一般操作过程

　　⑴接好装置的气源和电源；

　　⑵打开电源总开关；

　　⑶设定活化炉的需要的温度；

　　⑷把需要活化的解吸管在解吸管活化部件上安装好。活化装置可以同时活化10支解吸管，若活化不到10支，需用备件中的白垫把不用供气出口堵死；

　　⑸调节针型阀，设定活化的解吸管吹扫流量（每支解吸管的吹扫气流100mL/min）。若需校准确的吹扫流量，可以通过对每只解吸管用皂膜流量计进行测量。因解吸管吸附剂填充物气阻有差异，每支管的流量可能略有不同，作为再生目的并无实质影响；

　　⑹把解吸管活化部件插入活化炉，启动时间定时器计时活化，这时活化炉开始升温；

　　⑺定时器时间倒计时为0，活化完毕，活化炉自动降温，取出解吸管，待解吸管温度降到接近室温后关闭吹扫气，拆下解吸管，关闭总电源；

　　⑻为预防再生排出物造成室内污染，建议在风柜中操作。

　　4.解吸管活化系统安装方法

　　(1)把10个解吸管链接螺母接好，分别放入红色密封圈；

　　(2)用气路管分别连接10个气路出口上；

　　(3)把需活化解吸管一端插到红色密封圈中，拧紧滚花螺母至密封为止。

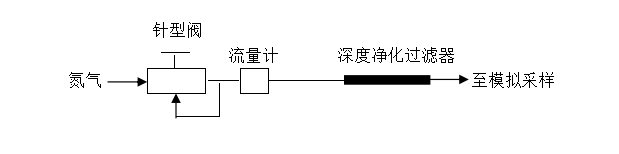

　　5.模拟采样气路流程简图

　　标样模拟采样的一般操作过程：

　　⑴液体标样模拟采样标定

　　把标样模拟采样部件装到恒温炉上，把空白吸附管（如：内装TenaxTA）接到标样模拟采样部件出气口，调节针型阀并测采气流量约50ml/min，此时采气气流通过汽化室进入了吸附管，当恒温炉（温度高低视样品沸点而定）稳定后，把一定浓度的标样定量通进注入汽化室进样口，定时吹扫2分钟左右即可。

　　⑵气体标样模拟采样标定

　　恒温炉不加热，把空白吸附管，如：⑴安装好后，调节针型阀流量约100ml/min左右,把气体标样用大注射针筒从汽化室的散热帽端注入,此时标样将随吹扫气通过吸附管，一般通气5左右分钟（时间长短要看室温、样品浓度、吸附管填加的吸附剂，最佳时间通过实验定）。

　　故障现象与排除方法
